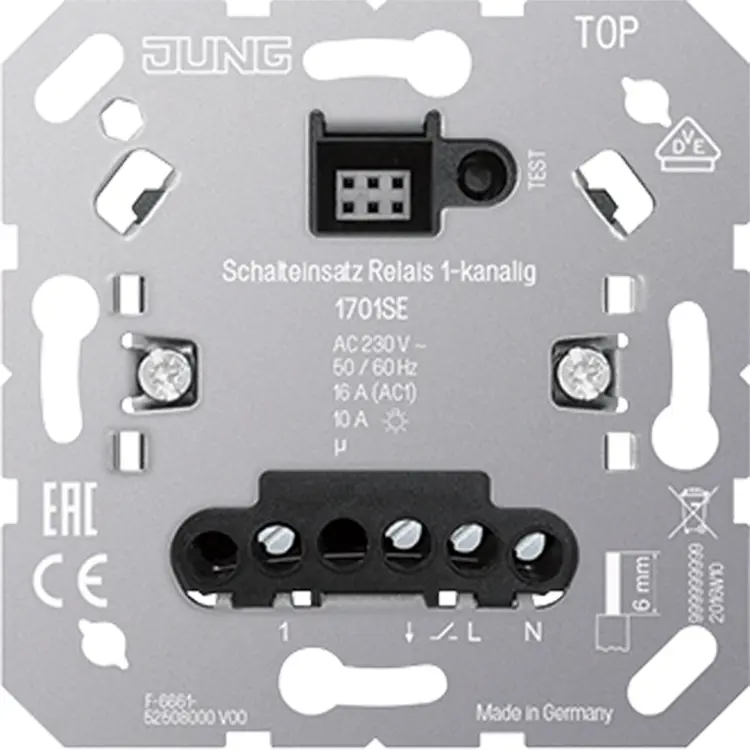

JUNG relais schakelaar (1701 SE)

Relaiseenheid 1-kanaals voor schakelen van (LED) verlichting. Let op met nul (blauwe draad) aansluiting. Met neventoestelingang. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 15 stuk(s)
Artikelnummer: 1701 SE
EAN: 4011377166875
86,76

Productomschrijving

Relaiseenheid 1-kanaals voor het schakelen van verlichting. Gebruiken in combinatie met een geschikte afdekking uit een gewenste serie. Montage in een standaard inbouwdoos volgens DIN 49073.
Geschikt voor het aansluiten van neventoestellen. Nalooptijd is instelbaar.

Technische gegevens:

Type: 1701SE
Nominale spanning: AC 230 V~
Netfrequentie: 50/60 Hz
Stand-by-vermogen afhankelijk van de afdekking: ca. 0,1 ... 0,5 W
Schakelstroom bij 35 °C
Ohms: 16 A (AC1)
min. schakelstroom AC: 100 mA

Belasting:
Gloeilampen: 2300 W
HV-halogeenlampen: 2300 W
Elektronische trafo’s: 1500 W
Inductieve trafo’s: 1000 VA
HV-ledlampen: typ. 500 W
Spaarlampen: typ. 500 W
Fluorescentielampen niet gecompenseerd: 1200 VA
Schakelstroom motoren: 6 A
Capacitieve last: 920 VA (115 µF)

Aansluiting: schroefklemmen
massief: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 1,5 mm²

Omgevingstemperatuur: ?25 ... +45 °C
Opslag-/transporttemperatuur: ?20 ... +70 °C

Aantal toegestane neventoestellen
Neventoestel 2-draads: 1720 NE onbegrensd
Neventoestel 3-draads 1723 NE: 5
Impulsdrukker: onbegrensd

Nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min

Documentatie

- Jung 1701SE relaiseenheid handleiding

Technische specificaties

SpecificatieWaarde
Nom. spanning230 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
ModelRelais
Nom. (meet)stroom16 Ampère (A)
Frequentie50 - 60 Hertz
Type belastingUniverseel
BevestigingswijzeKlauw-/schroefbevestiging
Ingang voor nevenunitJa
Geschikt voor toepassing met bewegingsmelderJa
Geschikt voor toepassing met RF-drukkerJa
Geschikt voor toepassing met IR-drukkerNee
Geschikt voor toepassing met aanwezigheidsmelderJa
Geschikt voor toepassing met drukkerJa
Geschikt voor toepassing met tijdschakelaar/timerJa
Schakelvermogen2300 Watt
1701SE
