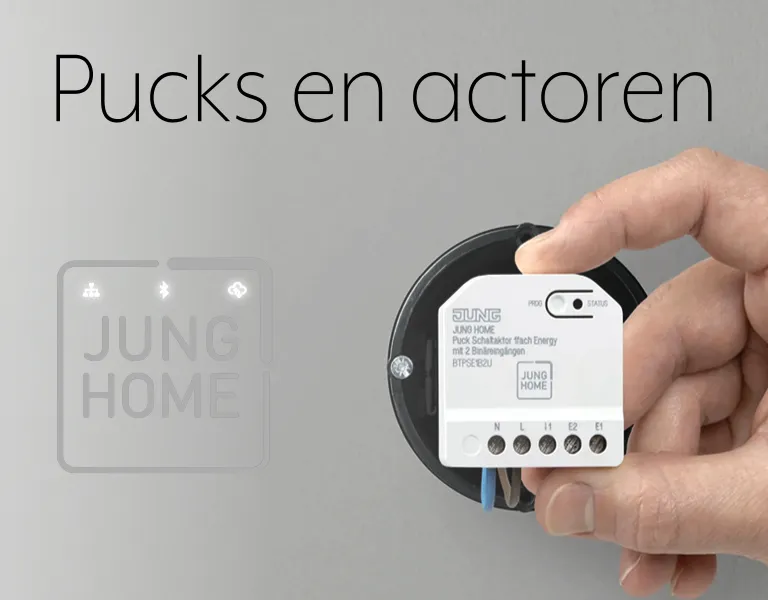

JUNG HOME actoren en Pucks
Met JUNG HOME-actoren maakt u bestaande verlichting, zonwering, verwarming en elektrische apparaten slim. De compacte modules worden onzichtbaar in de elektrische installatie opgenomen, terwijl de zichtbare bediening gewoon uit een JUNG schakelaarprogramma kan worden samengesteld.
U kiest uit twee zwarte mini-actoren en zeven witte Pucks. De actoren communiceren rechtstreeks met tasters, sensoren en andere apparaten via Bluetooth® Mesh. Voor een normale JUNG HOME-installatie hebt u geen Gateway, internetverbinding of server nodig. Let er bij de witte Pucks wel op dat ze zelf geen ingebouwde klok hebben. Voor tijdprogramma's en de Astrofunctie moet ergens in het netwerk een geschikt JUNG HOME-apparaat met klok aanwezig zijn.
Slimme techniek uit het zicht
JUNG HOME-actoren vormen de verbinding tussen conventionele elektrische apparaten en het draadloze JUNG HOME-netwerk. De techniek wordt uit het zicht gemonteerd, terwijl u verlichting, zonwering, verwarming en andere verbruikers slim kunt bedienen.
Bedienen kan met:
- een aangesloten schakelaar of impulsdrukker
- een JUNG HOME-taster
- een JUNG HOME-bewegingsmelder
- een andere sensor binnen het systeem
- de JUNG HOME-app
- een ingestelde scène of automatische functie
De apparaten communiceren lokaal en versleuteld via Bluetooth® Mesh. Netgevoede JUNG HOME-apparaten geven draadloze opdrachten binnen het netwerk aan elkaar door. Hierdoor kan het bereik verder reiken dan de rechtstreekse Bluetooth-verbinding tussen twee afzonderlijke apparaten.

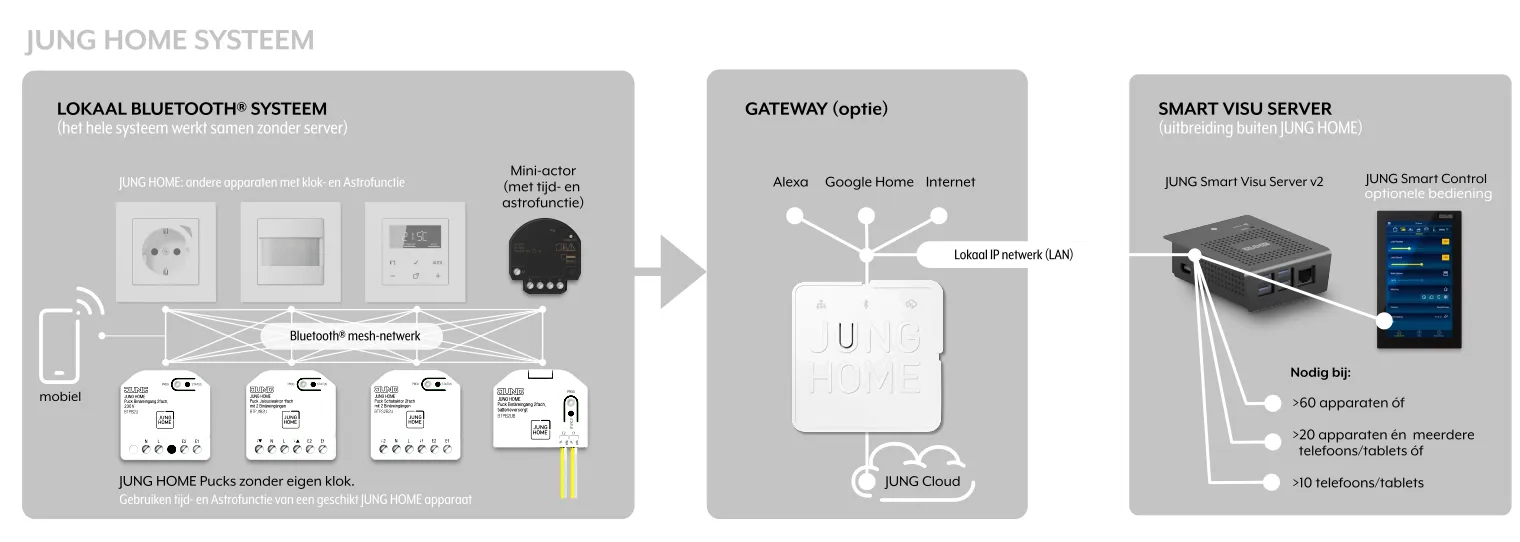

JUNG HOME zonder server
Een gewone JUNG HOME-installatie werkt zonder centrale server. Tasters, sensoren, actoren, Pucks, kamerthermostaten en wandcontactdozen communiceren rechtstreeks met elkaar via Bluetooth® Mesh.
Ook voor configuratie en lokale bediening met de JUNG HOME-app hebt u geen internetverbinding, wifirouter, Gateway of Smart Visu Server nodig. Uw smartphone maakt binnen de woning rechtstreeks verbinding met het lokale JUNG HOME-netwerk.
Na het instellen blijven gekoppelde bedieningen, scènes en automatische functies lokaal werken. De werking van verlichting en zonwering is daardoor niet afhankelijk van een actieve internetverbinding of externe cloudserver.
Zwarte mini-actoren en witte Pucks
De twee zwarte JUNG HOME-mini-actoren en de zeven witte JUNG HOME Pucks werken binnen hetzelfde Bluetooth® Mesh-netwerk. Het belangrijkste verschil is niet alleen de vorm of kleur.
- De mini-actoren hebben zelf een klok en ondersteunen tijdprogramma's en de Astrofunctie. Zij kunnen daardoor zelfstandig op vaste tijden of op basis van zonsopkomst en zonsondergang schakelen.
- De witte Pucks hebben geen eigen klok. Zij kunnen wel tijdprogramma's en de Astrofunctie uitvoeren, maar daarvoor moet een ander geschikt JUNG HOME-apparaat binnen hetzelfde netwerk de tijd beschikbaar stellen.
- Eén apparaat met klok kan de tijd leveren aan meerdere Pucks binnen hetzelfde Bluetooth® Mesh-netwerk.
Tijdprogramma's met witte Pucks
Wilt u een witte Puck automatisch laten schakelen op vaste tijden? Dan moet minimaal één van de volgende apparaten in hetzelfde JUNG HOME-project aanwezig zijn:
- een JUNG HOME-mini-actor
- een JUNG HOME-wandcontactdoos
- een JUNG HOME-bewegingsmelder
- een JUNG HOME-kamerthermostaat
- een netgevoed JUNG HOME-systeembasiselement met bedieningsknop
Zo kan één netgevoede JUNG HOME-taster de klok leveren voor meerdere witte Puck-jaloezieactoren. De rolluiken kunnen dan dagelijks op een ingesteld tijdstip of op basis van zonsopkomst en zonsondergang bewegen.
Een batterijgevoede taster levert geen klokfunctie. Ook de JUNG HOME Gateway wordt door JUNG niet genoemd als apparaat dat de klok aan de Pucks levert.
Zonder een geschikt apparaat met klok blijven de overige functies van de Puck bruikbaar. Alleen tijdprogramma's en de Astrofunctie zijn dan niet beschikbaar.
De twee zwarte JUNG HOME-mini-actoren
De JUNG HOME-mini-actoren zijn verkrijgbaar voor het schakelen van een verbruiker en voor het besturen van zonwering. Beide uitvoeringen hebben twee binaire ingangen en een eigen klok met Astrofunctie.

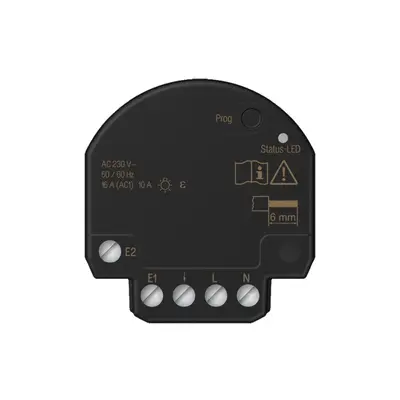

Mini-schakelactor enkelvoudig
De enkelvoudige mini-schakelactor schakelt verlichting of een ander elektrisch apparaat. Op de twee binaire ingangen kunt u bijvoorbeeld impulsdrukkers, schakelaars of geschikte sensoren aansluiten.

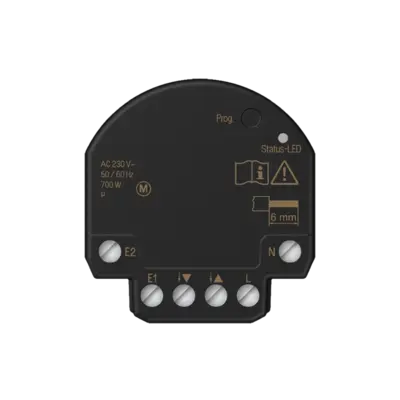

Mini-jaloezieactor enkelvoudig
De mini-jaloezieactor bestuurt een 230 V-motor voor een rolluik, jaloezie of markies. Functies zoals looptijden, lamellenverstelling, ventilatiestand en buitensluitbeveiliging kunnen in de app worden ingesteld.
De zeven witte JUNG HOME Pucks
De JUNG HOME Pucks hebben een compacte, lage behuizing. Iedere Puck heeft twee afzonderlijk te gebruiken binaire ingangen. Een aangesloten impulsdrukker hoeft daardoor niet uitsluitend de plaatselijke uitgang te bedienen, maar kan ook een andere functie of scène binnen JUNG HOME activeren.

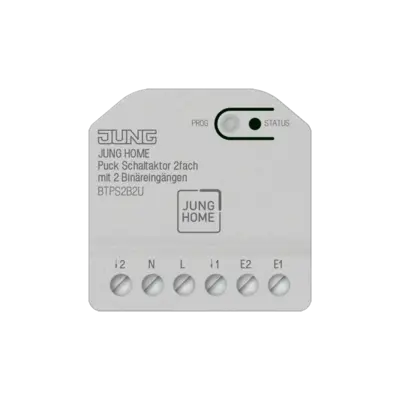

Schakelactor tweevoudig
De tweevoudige Puck-schakelactor heeft twee afzonderlijk te gebruiken uitgangen. Hiermee kunt u bijvoorbeeld twee lichtgroepen schakelen of verlichting en verwarming met één module aansturen.

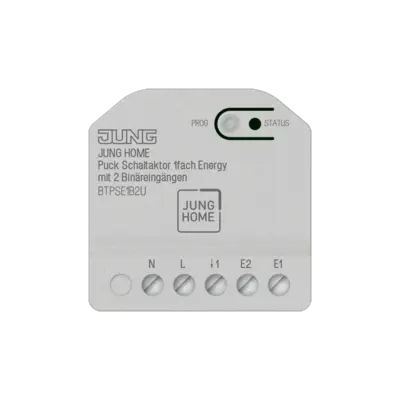

Schakelactor enkelvoudig Energy
De enkelvoudige Energy-schakelactor schakelt één elektrische verbruiker en meet tegelijk het actuele vermogen en energieverbruik. Hierdoor is hij onder meer geschikt voor verlichting, elektrische radiatoren en handdoekverwarming.
In combinatie met een JUNG HOME-kamerthermostaat kan de actor worden gebruikt voor het regelen van elektrische, infrarood- of watergevoerde verwarmingssystemen.

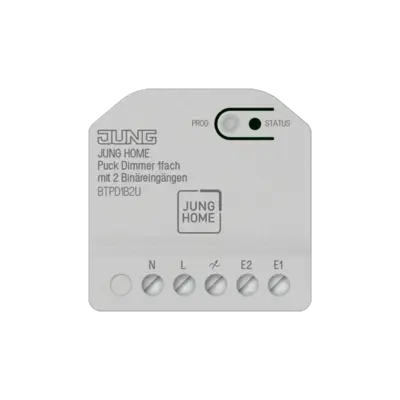

Dimmer enkelvoudig
Met de enkelvoudige Puck-dimmer schakelt en dimt u geschikte dimbare verlichting. De dimmer kan met faseaansnijding of faseafsnijding werken. Instellingen zoals de minimale en maximale lichtsterkte en de inschakelsterkte kunnen met de JUNG HOME-app worden aangepast.

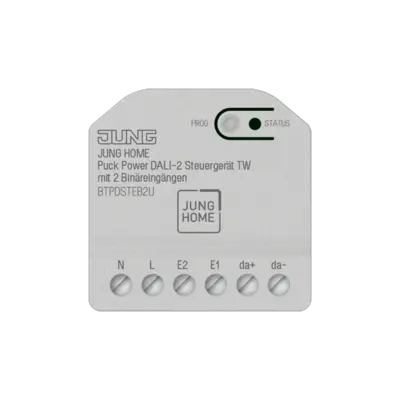

Power DALI-2-stuureenheid Tunable White
De Power DALI-2-stuureenheid bedient DALI-verlichting en heeft een geïntegreerde DALI-voeding. Hiermee kunt u de verlichting schakelen en dimmen. Bij geschikte Tunable White-verlichting kunt u ook de kleurtemperatuur aanpassen, van helder licht overdag tot warmer licht in de avond.
De aangesloten DALI-deelnemers worden gezamenlijk aangestuurd. Het is dus geen systeem waarbij ieder armatuur automatisch afzonderlijk wordt geadresseerd en bediend.
Jaloezieactor enkelvoudig
De Puck-jaloezieactor bestuurt één rolluik-, jaloezie- of markiesmotor. Bij jaloezieën kan ook de lamellenstand worden ingesteld. De compacte behuizing kan achter de bediening, in een aftakdoos of rechtstreeks in een rolluikkast worden gemonteerd.
Voor dagelijkse schakeltijden en de Astrofunctie gebruikt deze witte Puck de klok van een ander geschikt JUNG HOME-apparaat in hetzelfde netwerk. Bijvoorbeeld een (zwarte) mini-actor, wandcontactdoos, bewegings- of aanwezigheidsmelder of kamerthermostaat.

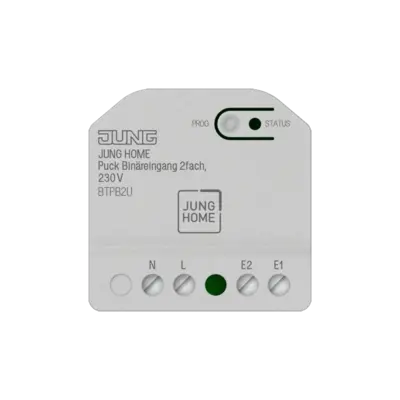

Binaire ingang tweevoudig 230 V
De tweevoudige binaire ingang heeft geen eigen uitgang voor het rechtstreeks schakelen van een lamp of apparaat. De module neemt twee 230 V-signalen op en geeft deze als opdrachten door aan het JUNG HOME-netwerk.
Hiermee kunt u bijvoorbeeld bestaande schakelaars, impulsdrukkers of een geschikte weersensor gebruiken voor het bedienen van apparaten, het oproepen van scènes of het activeren van een windalarm.
Let op: deze Puck is een ingangsmodule en geen tweevoudige schakelactor.

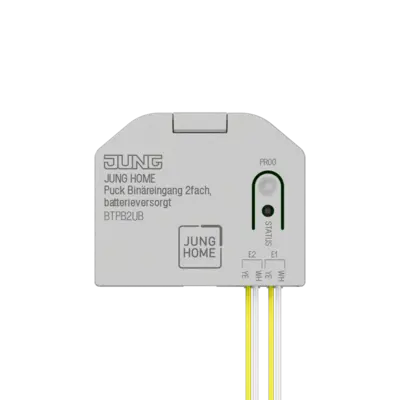

Binaire ingang tweevoudig batterijgevoed
De batterijgevoede binaire ingang maakt twee potentiaalvrije schakelaars, impulsdrukkers of contacten onderdeel van JUNG HOME. Een 230 V-aansluiting bij de module is niet nodig.
Deze Puck is bijvoorbeeld geschikt voor renovatie, een extra bediening, een meubelschakelaar of het opnemen van raamcontacten. De module geeft alleen bedieningssignalen door en schakelt zelf geen aangesloten 230 V-verbruiker.

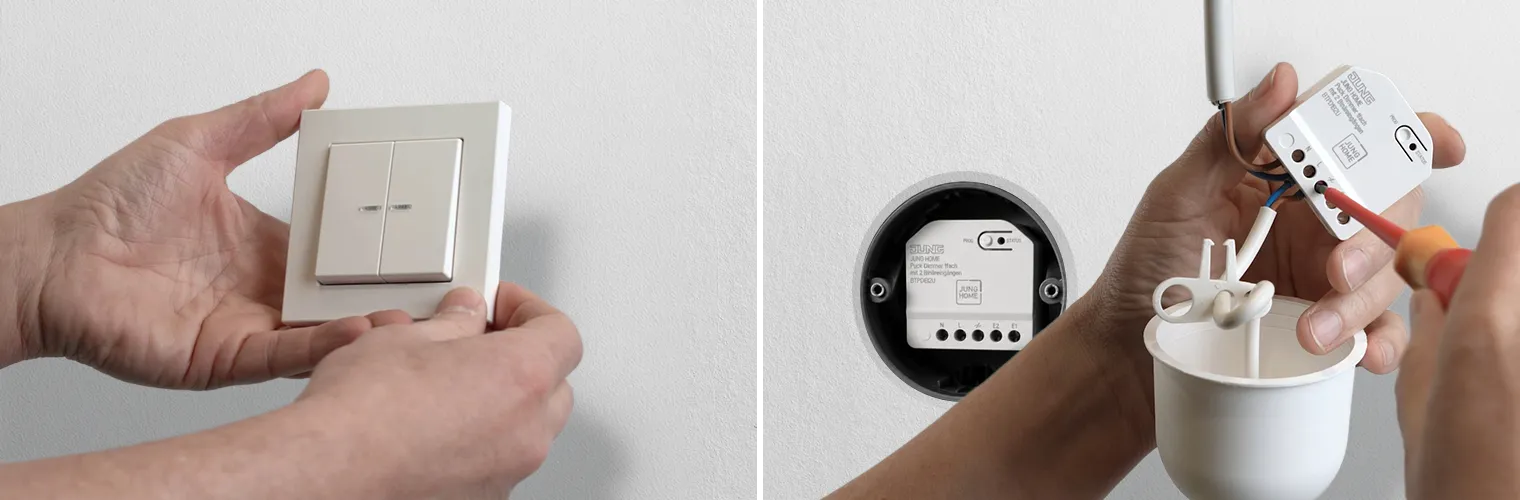

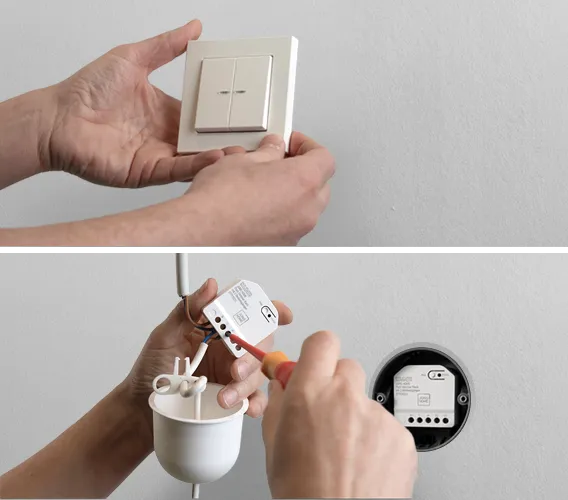

Een extra bediening zonder nieuwe leiding
Een Puck hoeft niet op dezelfde plaats te zitten als de bediening. U kunt een Puck-dimmer bijvoorbeeld bij de plafondlamp installeren en de verlichting bedienen met een JUNG HOME-taster op een andere plaats in de kamer.
Met een batterijgevoede JUNG HOME-taster kunt u een extra bedienpunt toevoegen zonder een nieuwe leiding naar de lamp of actor aan te leggen. Dat is praktisch naast een bed, op een glazen wand of bij een renovatie waarbij u hak- en breekwerk wilt beperken.
Een batterijgevoede taster bedient de Puck draadloos, maar levert geen klok. Voor tijdprogramma's en de Astrofunctie blijft daarom een geschikt netgevoed JUNG HOME-apparaat nodig.

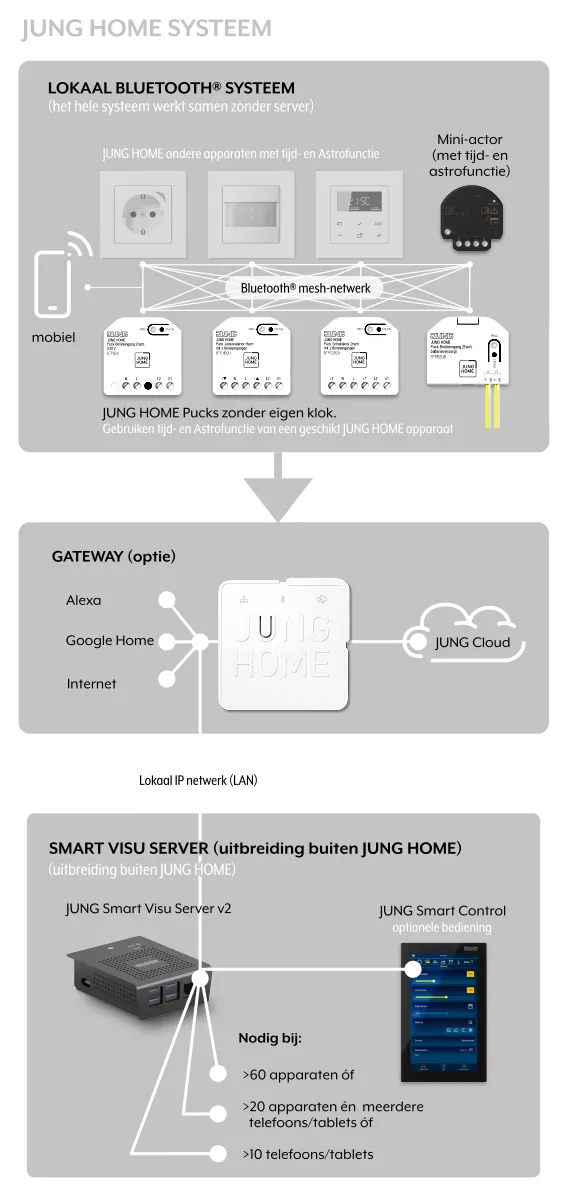

Wanneer hebt u de JUNG HOME Gateway nodig?
De JUNG HOME Gateway is geen centrale besturing die nodig is om het systeem te laten werken. De Gateway vormt een brug tussen het lokale Bluetooth® Mesh-netwerk en het internet of andere systemen.
U gebruikt de Gateway bijvoorbeeld voor:
- koppelingen met ondersteunde clouddiensten
- bediening met Amazon Alexa of Google Home
- bediening op afstand via gekoppelde cloud- of serverdiensten
- de verbinding met de JUNG Smart Visu Server
Voor lokaal schakelen, dimmen, bedienen van zonwering, gebruiken van sensoren en uitvoeren van scènes, tijdprogramma's of de Astrofunctie is de Gateway niet nodig.
De Gateway is iets anders dan de JUNG Smart Visu Server. De Gateway verzorgt de verbinding tussen Bluetooth® Mesh en het lokale IP-netwerk. De Smart Visu Server biedt centrale visualisatie, gebruikersbeheer en aanvullende centrale functies, bijvoorbeeld via het JUNG Smart Control-bedienpaneel. Voor bediening op afstand via de Smart Visu Server gebruikt u de server samen met de JUNG HOME Gateway en myJUNG-toegang op afstand.
Belangrijk: de JUNG HOME Gateway is niet nodig voor de normale werking van JUNG HOME en vervangt niet de klok die de witte Pucks voor tijdprogramma's nodig hebben.
Grotere JUNG HOME-installaties
Een gewone JUNG HOME-installatie kan zonder server worden opgebouwd. Een Smart Visu Server met JUNG HOME Gateway is nodig in de volgende situaties:
- bij meer dan 60 apparaten
- bij meer dan 10 smartphones of tablets
- bij meer dan 20 apparaten die met meerdere smartphones of tablets worden bediend
- bij meer dan 20 apparaten van hetzelfde type
- bij meer dan 20 apparaten waarvan minimaal de helft met een tijdprogramma wordt geconfigureerd
In het laatste geval verzorgt de Smart Visu Server de centrale tijdbesturing. Voor een gemiddelde woning met een beperkt aantal JUNG HOME-apparaten is deze centrale server niet nodig.
JUNG HOME bedienen met de app
Met de JUNG HOME-app kunt u apparaten in bedrijf nemen, configureren en lokaal bedienen. Ook koppelt u hiermee zenders en ontvangers, maakt u scènes en installeert u beschikbare updates. Binnen de woning maakt uw smartphone rechtstreeks verbinding met het Bluetooth® Mesh-netwerk; daarvoor zijn geen internetverbinding en geen Gateway nodig.
JUNG HOME-actoren installeren
Controleer vooraf of op de gekozen montageplaats voldoende ruimte aanwezig is voor de module, bedrading en aansluitklemmen.
De montageplaats verschilt per toepassing. Een Puck kan bijvoorbeeld in een diepe inbouwdoos, centraaldoos, rolluikkast of plafondconstructie worden geplaatst. Voor de gewone mini-actoren is een afzonderlijke inbouwadapter verkrijgbaar voor montage boven een verlaagd plafond.
Door hun geringe afmetingen zijn er veel montagemogelijkheden:
- achter een impulsdrukker
- in een inbouw- of centraaldoos
- in een hollewanddoos
- in een plafondkap
- boven een verlaagd plafond
- in een rolluikkast
- in een geschikte verdeler
Als officiële JUNG dealer hebben wij de kennis in huis om u te adviseren over een JUNG HOME-systeem. Bel onze klantenservice als u vragen hebt.
Belangrijk: werk uitsluitend aan een spanningsloze installatie. Laat werkzaamheden aan de vaste 230 V-installatie uitvoeren door iemand met voldoende elektrotechnische kennis als u die zelf niet bezit.

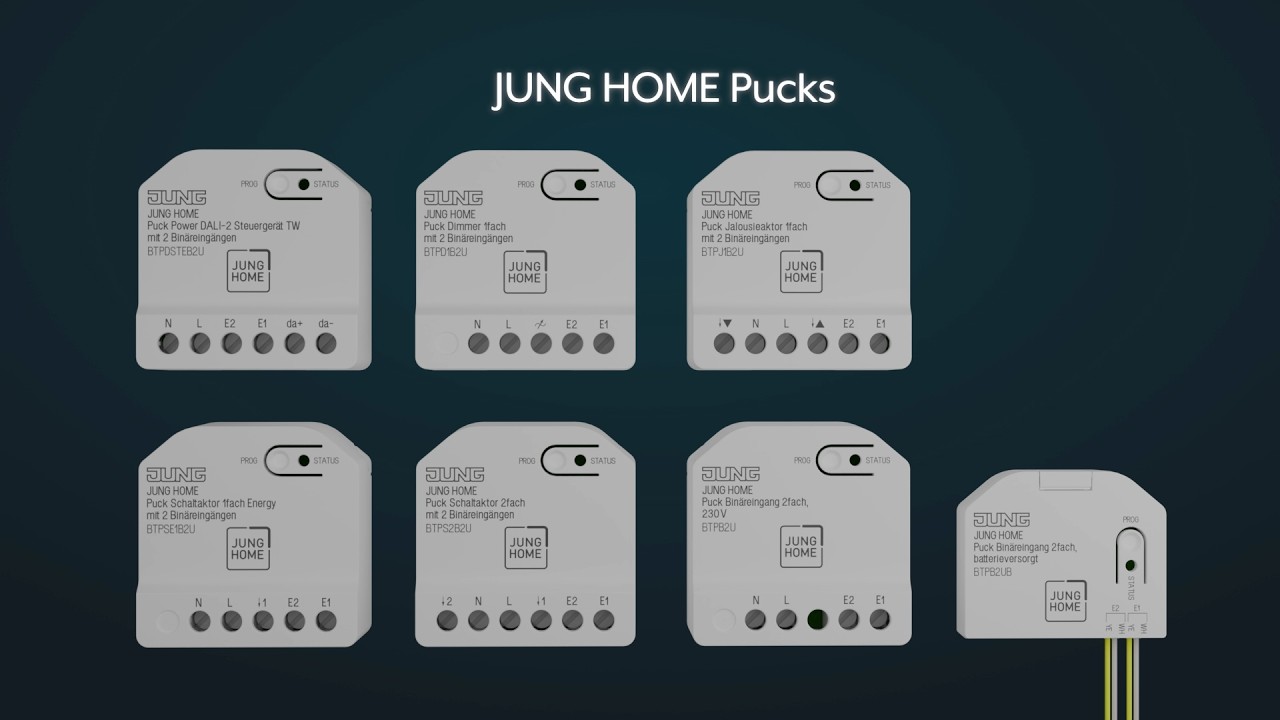

Video's over JUNG HOME en Pucks
Veelgestelde vragen over JUNG HOME-actoren en Pucks
Ja. JUNG HOME Pucks, actoren, tasters en sensoren communiceren lokaal met elkaar via Bluetooth® Mesh. Voor normale bediening, scènes en automatische functies hebt u geen internetverbinding, Gateway of Smart Visu Server nodig.
De witte JUNG HOME Pucks hebben geen eigen klok. Zij kunnen wel tijdprogramma's en de Astrofunctie gebruiken wanneer er binnen hetzelfde JUNG HOME-netwerk een geschikt apparaat met klok aanwezig is. Dit kan bijvoorbeeld een netgevoede JUNG HOME-taster, wandcontactdoos, bewegingsmelder, kamerthermostaat of mini-actor zijn.
De Pucks vormen een compacte productserie voor onder meer schakelen, dimmen, DALI-verlichting, zonwering, energiemeting en het opnemen van externe contacten. De zwarte mini-actoren zijn verkrijgbaar voor schakelen en zonwering en hebben een ingebouwde klok voor tijdprogramma's en de Astrofunctie. Deze klok kan ook door Pucks in hetzelfde netwerk worden gebruikt.
Nee. De Smart Visu Server heeft geen rechtstreekse verbinding met het Bluetooth® Mesh-netwerk. Voor de koppeling tussen JUNG HOME en de Smart Visu Server is altijd een JUNG HOME Gateway nodig. De Gateway vormt de verbinding tussen Bluetooth® Mesh en het lokale IP-netwerk.
Zonder Gateway maakt uw smartphone binnen de woning rechtstreeks verbinding met het Bluetooth® Mesh-netwerk. Buiten het bereik van dit netwerk kunt u JUNG HOME niet via de app bedienen. De lokale bediening, scènes en ingestelde automatische functies blijven wel zelfstandig werken. Voor bediening op afstand via de Smart Visu Server zijn ook de JUNG HOME Gateway en myJUNG-toegang op afstand nodig.
