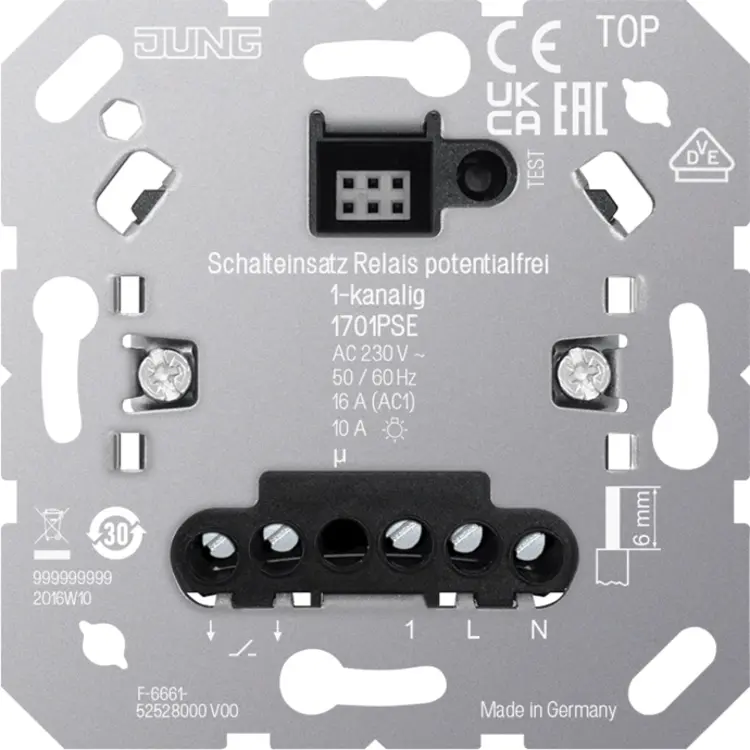

JUNG relais schakelaar potentiaalvrij 1-kanaal (1701 PSE)

JUNG 1701 PSE Productdatablad

Relais schakelaar potentiaalvrij 1-kanaals, geschikt voor bijvoorbeeld het inschakelen van potentiaal gescheiden circuits voor verlichting. Voorzien van een neventoestelingang. LET OP: nuldraad vereist. Tijdfunctie instelbaar. Afdekken met knop/bedieningselement en afdekraam.

Afhankelijk van de toepassing kan het worden gebruikt met een van de volgende knoppen.bedieningselementen:

• JUNG HOME: BT 17101, BT 17102, BT 17181, BT 17182, BT 1791, BT 17361
• eNet: FM 1700, FM 1701
• LB Management: enkelvoudige tastknop 1700, timer display 1750 D, bewegingsmelders 17180 en 17280, kamerthermostaat display 1790 D
• KNX RF: 10911 ST RF, 10921 ST RF

De tijdfunctie kan worden ingesteld met de TEST-knop. De kleur van de LED geeft de ingestelde tijd aan:

• groen: zonder nalooptijd
• wit: 1 min
• blauw: 5 min
• geel: 30 min
• rood: 60 min

Belasting bij 35 °C:

• gloeilampen: 2300 W
• HV-halogeenlampen: 2000 W
• elektronische trafo’s: 1500 W
• inductieve trafo’s: 1000 VA
• HV-ledlampen: 400 W
• fluorescentielampen, niet gecompenseerd: 920 VA
• capacitieve last: 920 VA (115 µF)

Aantal toegestane neventoestellen:
- neventoestel 2-draads: 1720 NE: onbegrensd
- neventoestel 3-draads 1723 NE: (10 stuks max)
- draai neventoestel 3-draads 1733 DNE: (10 stuks max)
- impulsdrukker: 531 EU: onbegrensd

Technische specificaties
