JUNG voedingseenheid voor draadloos opladen (WC 230-15)

JUNG WC 230-15 Productdatablad

De JUNG voedingseenheid voor draadloos opladen, artikelnummer WC 230-15, is bedoeld voor inductief laden van mobiele apparaten met magnetische bevestiging. De unit ondersteunt laden volgens de Qi2-standaard en maakt daarbij gebruik van magnetische uitlijning met MagSafe, wat de laadefficiëntie ten goede komt. De montage gebeurt in een inbouwdoos conform DIN 49073.

Toepassing

Deze oplossing is gericht op een vaste inbouwtoepassing waarbij het mobiele apparaat tijdens het laden correct gepositioneerd blijft. In de praktijk biedt dat een strakke, geïntegreerde opstelling zonder losse laadkabels. Het laadvermogen loopt op tot 15W, waardoor de voedingseenheid geschikt is voor situaties waarin draadloos laden functioneel en overzichtelijk in het interieur moet worden opgenomen.

Montage en aansluiting

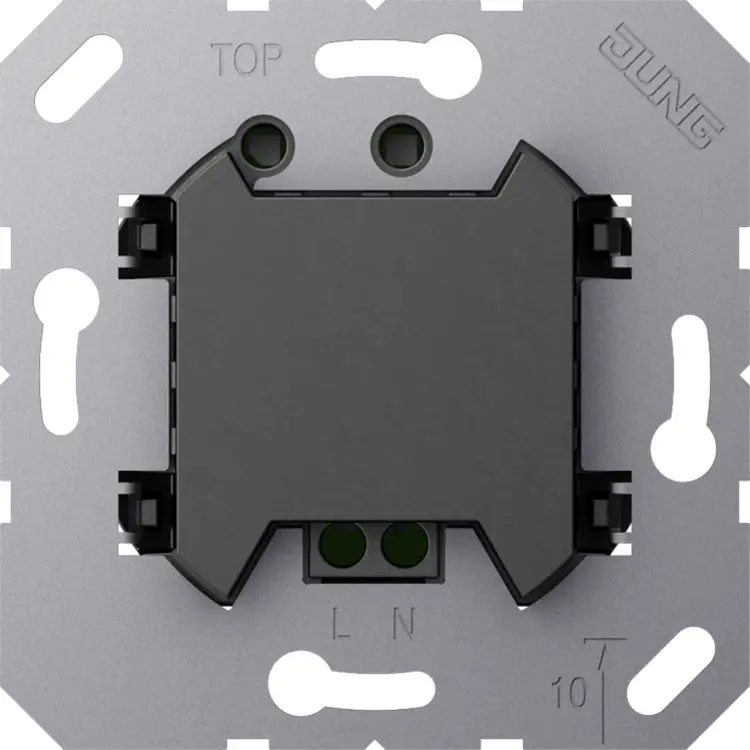

Voor de montage gelden de gebruikelijke eisen binnen de elektrotechniek. Het basiselement wordt aangesloten via schroefklemmen en vervolgens in de inbouwdoos gemonteerd. Daarbij is de markering Top bepalend voor de juiste oriëntatie. Ook de ruimte rondom het laadpunt vraagt aandacht: er moet voldoende afstand worden voorzien voor de horizontale en verticale uitlijning van mobiele apparaten, terwijl naburige contactdozen, schakelaars en andere apparaten goed bedienbaar moeten blijven.

Eigenschappen

De voedingseenheid werkt met een nominale uitgangsstroom van 2,2A en heeft een stand-byvermogen van maximaal 0,1W. De behuizing is uitgevoerd in kunststof, halogeenvrij en geschikt voor een omgevingstemperatuur van -5 tot +35 °C. Voor de toepassing zijn geschikte mobiele apparaten, beschermhoezen en toebehoren nodig die compatibel zijn met Qi2 of MagSafe. Metalen voorwerpen, elektrische apparaten, gegevensdragers en magneetkaarten horen niet in de directe nabijheid van het laadvlak, om storingen en schade door het magnetisch veld te voorkomen.

Technische specificaties
