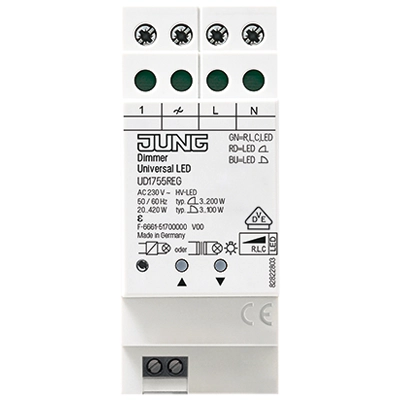

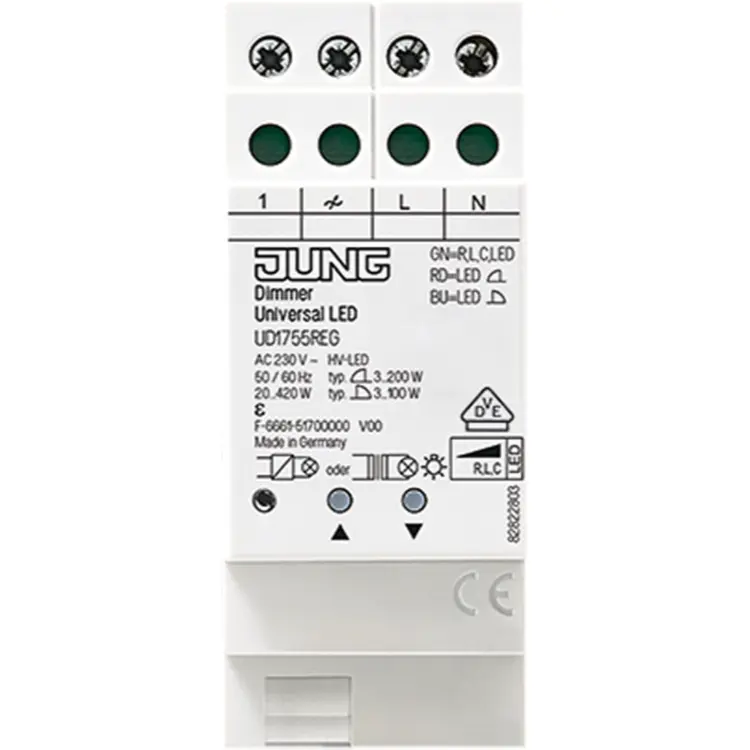

JUNG universele DIN-rail LED-dimmer 3-100W (UD 1755 REG)
Combineren met
Productomschrijving
JUNG UD 1755 REG Productdatablad
Universele DIN-rail LED-dimmer voor het dimmen van LED-, gloeilamp- en halogeenverlichting. Belasting: LED 3-100W, gloeilamp/halogeen 20-420W. Werkt met fase-aan- en fase-afsnijding. Automatische of handmatige instelling. Voorzien van neventoestelingang. De bediening gebeurt via een impulsdrukker met maakcontact, een 2-draads of 3-draads neventoestel of een draaineventoestel.
Producteigenschappen:
- apparaat werkt volgens het fasenaansnijdings- of faseafsnijdingsprincipe
- automatische of handmatige instelling van het bij de last passende dimprincipe
- weergave van de ingestelde bedienmodus via LED
- apparaat kan eventueel zonder nuldraad worden gebruikt (indien aanwezig is het wel aanbevolen om te gebruiken)
- inschakelen via lampsparende softstart
- inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- inschakellichtsterkte kan permanent worden opgeslagen
- minimale lichtsterkte kan permanent worden opgeslagen
- elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- elektronische overtemperatuurbeveiliging
- aansluiting van neventoestellen mogelijk
- testbedrijf voor functionele controle
*Belasting bij 25 °C:
- gloeilampen: 20 - 420 W
- HV-halogeenlampen: 20 - 420 W
- elektronische trafo’s: 20 - 420 W
- elektronische trafo’s met LV-LED: 20 - 100 W
- inductieve trafo’s: 20 - 420 VA
- inductieve trafo’s met LV-LED: 20 - 100 VA
- dimbare HV-LED-lampen bij fase-aansnijding: 3 - 100 W
- dimbare spaarlampen bij fase-aansnijding: 3 - 100 W
- aansluitvermogen voor HV-LED-lampen bij fase-afsnijding: 3 - 400 W
- elektronische trafo’s met LV-LED-lampen bij fase-afsnijding: 20 - 200 W
- ohms-capacitief: toegestaan (20 - 420 W)
- capacitief-inductief: niet toegestaan
- ohms-inductief: toegestaan (20 - 420 VA)
- ohms en HV-LED: 3 - 100 W
- ohms en spaarlampen: 3 - 100 W

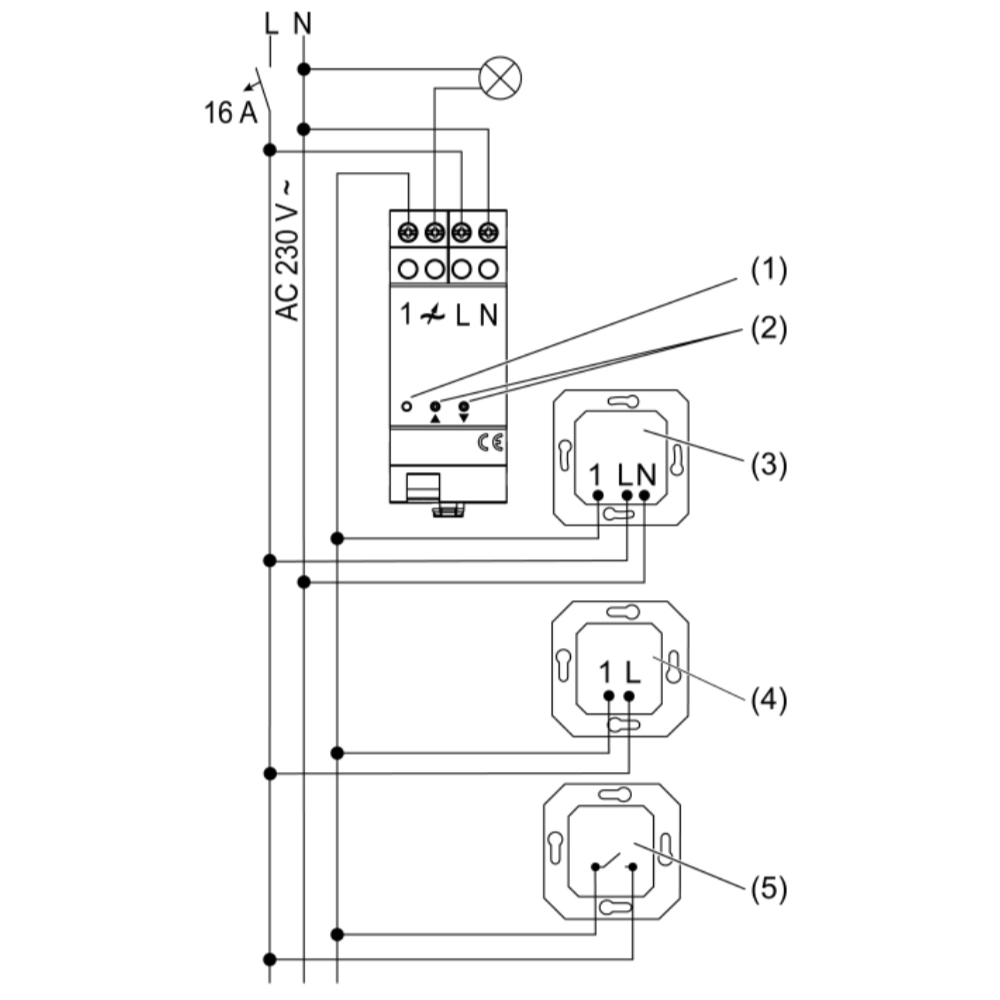

Aantal toegestane neventoestellen:
- neventoestel 2-draads: 1720 NE: onbegrensd
- neventoestel 3-draads 1723 NE: (10 stuks max)

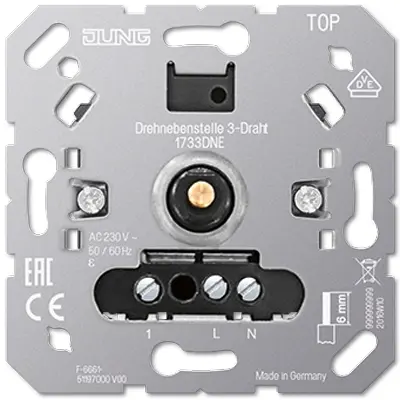

- draai neventoestel 3-draads 1733 DNE: (10 stuks max)
- impulsdrukker: 531 EU: onbegrensd
Documentatie
- Jung UD1755REG dinrail handleiding
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Samenstelling | Basiselement met complete behuizing |
| Bedieningswijze | Druktoets |
| Halogeenvrij | Ja |
| Aantal eenheden | 2 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Overig |
| Opgenomen vermogen | 3,8 Watt (W) |
| Frequentie | 50 Hertz |
| Type belasting | Universeel |
| Materiaal | Kunststof |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Ja |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Nom. vermogen | 20 - 420 Voltampère |
| Nom. spanning | 230 Volt |
| Uitvoering oppervlakte | Glanzend |
| Aderdoorsnede | 0,5 Vierkante millimeter |
| Schakelmateriaalbreedte | 36 Millimeter (mm) |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Ja |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Minimale helderheid instelbaar | Ja |
| UD1755REG |
