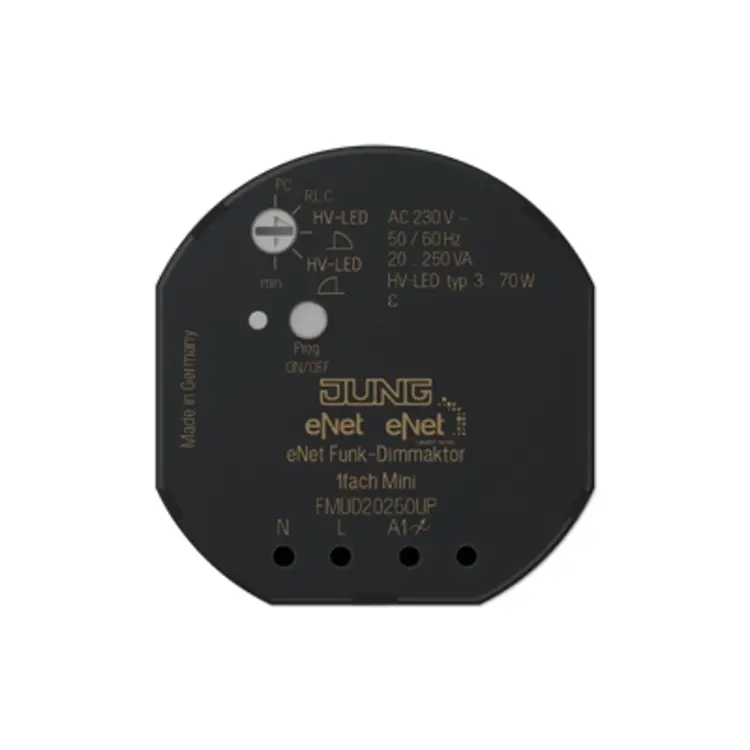

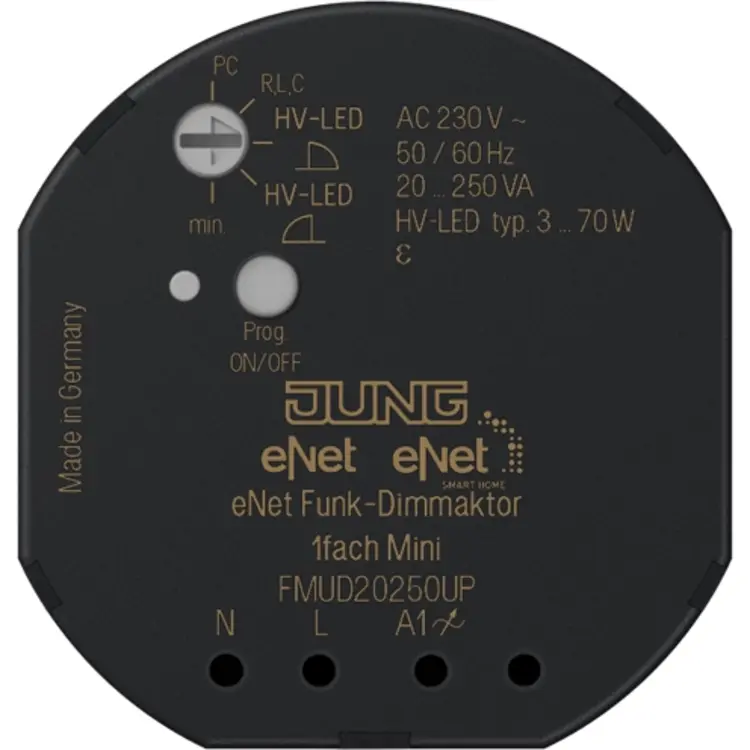

JUNG dimactor eNet 1-voudig mini radiografisch OP=OP (FM UD 20250 UP)

JUNG FM UD 20250 UP Productdatablad

eNet radiografische dimactor 1-voudig mini
Nieuwe systeemfunctie: Volledig gecodeerde radiografische overdracht (AES-CCM) vanaf eNet Server softwareversie 2.0

• Bedoeld gebruik:
  Schakelen en dimmen van gloeilampen, HV-halogeenlampen, elektronische trafo’s voor halogeen- of led-lampen, dimbare inductieve trafo’s voor halogeen- of led-lampen, HV-led- of spaarlampen
  Bediening met geschikte radiografische eNet-zenders
  Montage in inbouwdoos volgens DIN 49073 in combinatie met een geschikte deksel
  Montage in opbouwdoos of inbouwadapter (art.nr. FM-EBG) voor verlaagde plafonds

  Producteigenschappen:
• Inschakelen via lampsparende softstart
• Inschakellichtsterkte kan permanent worden opgeslagen
• Minimale lichtsterkte kan permanent worden opgeslagen
• Scènebedrijf mogelijk
• Statusindicatie met led
• Statusterugmelding aan radiografische zender
• Kan met de Prog-knop geschakeld worden
• Elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconde.
• Elektronische overtemperatuurbeveiliging
• Automatische of handmatige instelling van het bij de last passende dimprinicipe
• Uitbreiding van het vermogen is mogelijk met vermogensuitbreiders (art.nr. ULZ 1755 REG)
• Optionele toebehoren: compensatiemodule led, art.nr.: KM LED 230 U

Met eNet-server instelbaar:
Maximale lichtsterkte
Dimsnelheid
In-/uitschakelvertraging
Op-/afdimhelling
Uitschakelwaarschuwing
Bedieningsblokkering
Constant-aan, Constant-uit
Hotelfunctie
Nalooptijd

Extra functies met eNet-server:
Volledig gecodeerde radiografische overdracht (AES-CCM) vanaf eNet Server softwareversie 2.0
Update van de apparaatsoftware
Repeater-functie

Technische gegevens:
Nominale spanning: AC 230 V ~, 50/60 Hz
Vermogensverlies: max. 1,5 W
Stand-by-vermogen: max. 0,5 W
Omgevingstemperatuur: ?25 ... +70 °C
Belasting bij 45 °C
Vermogensspecificaties inclusief trafoverliesvermogen.
Inductieve trafo’s met minimaal 85 % nom. belasting gebruiken.
Bij ohms-inductieve mengbelasting maximaal 50 % aandeel ohmse last. Anders kan verkeerd inmeten van de dimmer ontstaan.
Gloeilampen: 20 ... 250 W
HV-halogeenlampen: 20 ... 250 W
Elektronische trafo’s: 20 ... 250 W
Elektronische trafo’s met LV-led: typ. 20 ... 100 W
Inductieve trafo’s: 20 ... 250 VA
Inductieve trafo’s met LV-led: typ. 20 ... 100 VA
HV-ledlampen dimbaar: typ. 3 ... 70 W
Als de bedieningsmodus handmatig op HV-led faseafsnijding wordt ingesteld, wordt het maximale aansluitvermogen voor led-lampen naar typ. 200 W verhoogd.
Spaarlampen dimbaar: typ. 3 ... 70 W
Ohms-inductief: 20 ... 250 VA
Ohms-capacitief: 20 ... 250 W
Capacitief-inductief: niet toegestaan
Ohms en HV-led: typ. 3 ... 70 W
Ohms en spaarlampen: typ. 3 ... 70 W
Vermogensreductie per 5 °C overschrijding van 45 °C -5 %
bij inbouw in houten of droogbouwwand: ?15 %
bij inbouw in meervoudige combinaties: ?20 %
Vermogensuitbreiders: zie handleiding vermogensuitbreider
Aansluitwijze: schroefklemmen
massief: 1 x 0,75 ... 4 mm²
soepel met adereindhuls: 1 x 0,75 ... 2,5 mm²
Contactbezetting: ?
Totale lengte lastkabel: max. 100 m
Afmetingen (Ø x H): 53 x 28 mm
Radiofrequentie: 868,0 ... 868,6 MHz
