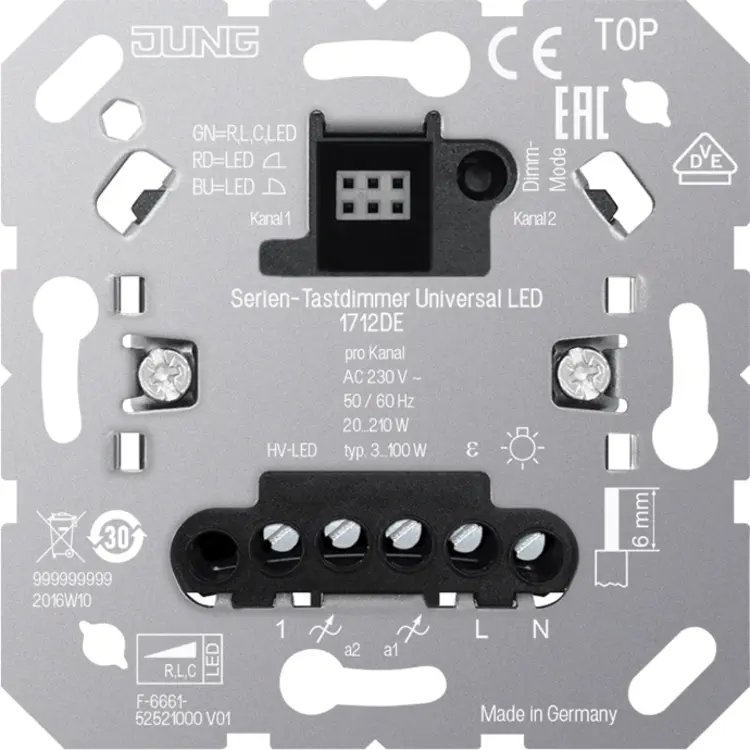

JUNG serietastdimmer LED 2x 3-50W (1712 DE)


Combineren met
Productomschrijving

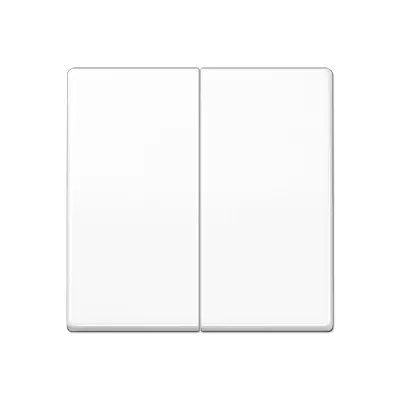

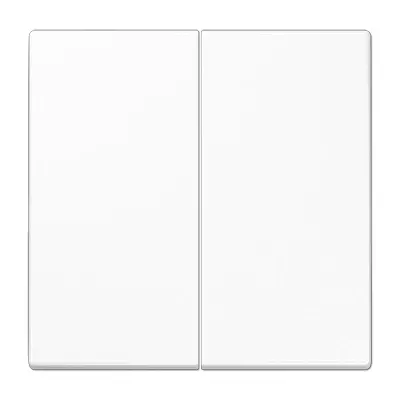

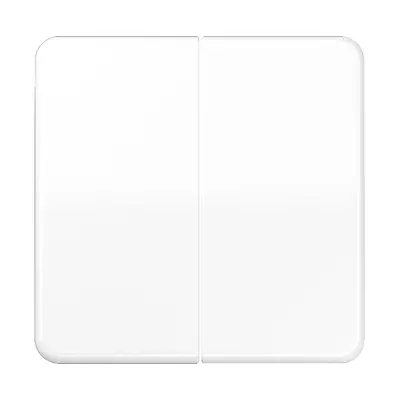

Dubbele tastdimmer, ook wel een duo-dimmer of een seriedimmer genoemd. Geschikt voor het schakelen en dimmen van twee onafhankelijke verlichtingsgroepen. Werkt met fase-aan- en fase-afsnijding. Automatische of handmatige instelling. Voorzien van neventoestelingang. Afdekken met tastdimmerknop en afdekraam.

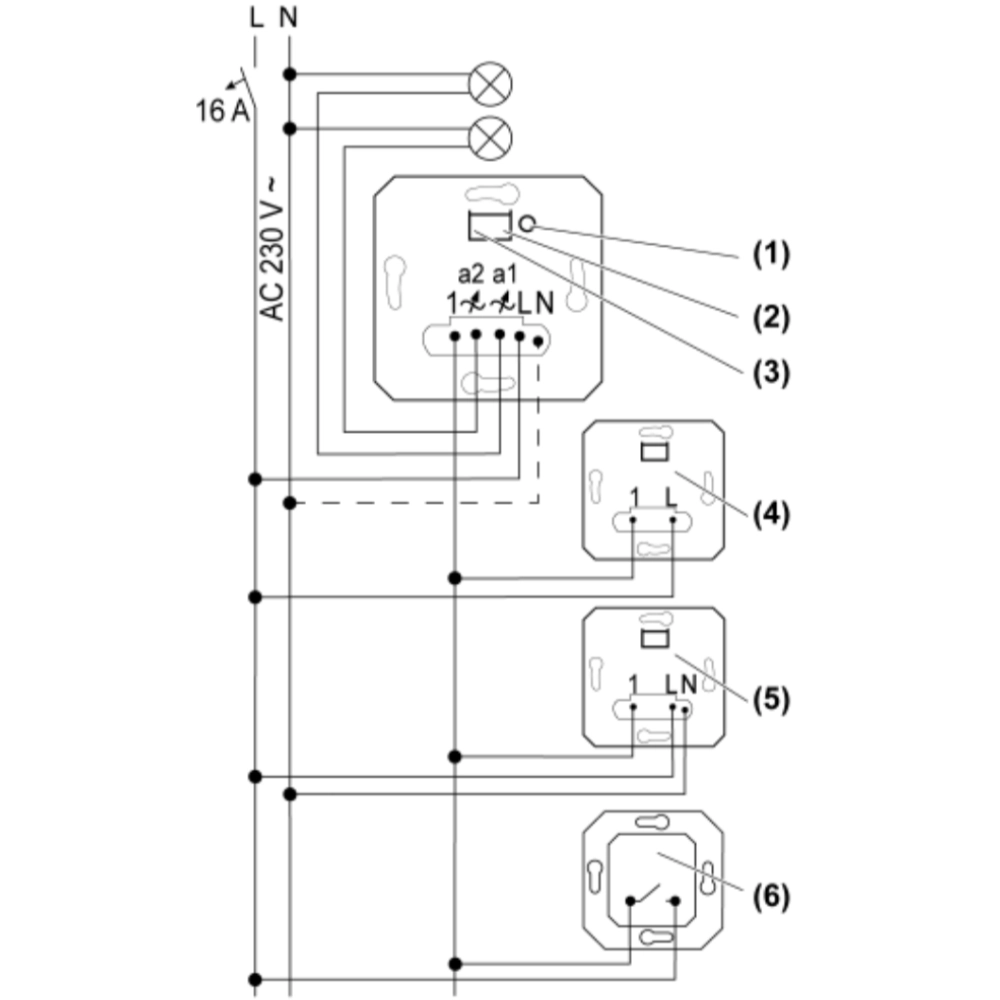

Aansluiting van neventoestellen of pulsdrukkers mogelijk, waardoor een wissel- of hotelschakeling kan worden gerealiseerd. Hiermee is de dimmer vanaf meerdere locaties te bedienen. Niet compatibel met een traditionele wisselschakelaar.
Producteigenschappen:
- twee onafhankelijke uitgangen voor twee verlichtingsgroepen
- apparaat werkt volgens het fasenaansnijdings- of faseafsnijdingsprincipe
- automatische of handmatige instelling van het bij de last passende dimprincipe
- weergave van de ingestelde bedienmodus via LED
- apparaat kan eventueel zonder nuldraad worden gebruikt (indien aanwezig is het wel aanbevolen om te gebruiken)
- inschakelen via lampsparende softstart
- inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- inschakellichtsterkte kan permanent worden opgeslagen
- minimale lichtsterkte kan permanent worden opgeslagen
- elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- elektronische overtemperatuurbeveiliging
- aansluiting van neventoestellen mogelijk
- testbedrijf voor functionele controle
- uitbreiding van het vermogen is mogelijk met vermogensuitbreiders
*Belasting per kanaal/uitgang bij 25 °C:
- gloeilampen: 20 - 210 W
- HV-halogeenlampen: 20 - 210 W
- elektronische trafo’s: 20 - 210 W
- elektronische trafo’s met LV-LED: 20 - 50 W
- inductieve trafo’s: 20 - 210 VA
- inductieve trafo’s met LV-LED: 20 - 50 VA
- dimbare HV-LED-lampen bij fase-aansnijding: 3 - 50 W
- dimbare spaarlampen bij fase-aansnijding: 3 - 50 W
- aansluitvermogen voor HV-LED-lampen bij fase-afsnijding: 3 - 100 W
- elektronische trafo’s met LV-LED-lampen bij fase-afsnijding: 20 - 100 W
- ohms-capacitief: toegestaan (20 - 210 W)
- capacitief-inductief: niet toegestaan
- ohms-inductief: toegestaan (20 - 210 VA)
- ohms en HV-LED: 3 - 50 W
- ohms en spaarlampen: 3 - 50 W
- vermogensuitbreiders: zie handleiding vermogensuitbreider
Aantal toegestane neventoestellen:
- neventoestel 2-draads: 1720 NE: onbegrensd
- neventoestel 3-draads 1723 NE: (10 stuks max)
- draai neventoestel 3-draads 1733 DNE: (10 stuks max)
- impulsdrukker: 531 EU: onbegrensd
Documentatie
- JUNG 1712DE tastdimmer handleiding
Technische specificaties
Specificatie | Waarde |
---|---|
Montagewijze | Inbouw (stucwerk) |
Samenstelling | Basiselement |
Bedieningswijze | Druktoets |
Halogeenvrij | Ja |
Aansluitwijze | Schroefklem |
Frequentie | 50 - 60 Hertz |
Type belasting | Universeel |
Bevestigingswijze | Klauw-/schroefbevestiging |
Lichtwaardegeheugen | Ja |
Ingang voor nevenunit | Ja |
Seriedimmer | Ja |
Geschikt voor toepassing met bewegingsmelder | Ja |
Geschikt voor toepassing met RF-drukker | Ja |
Geschikt voor toepassing met IR-drukker | Nee |
Geschikt voor toepassing met aanwezigheidsmelder | Ja |
Geschikt voor toepassing met drukker | Ja |
Geschikt voor toepassing met tijdschakelaar/timer | Ja |
Nom. vermogen | 20 - 210 Voltampère |
Nom. spanning | 230 Volt |
Aderdoorsnede | 0,5 - 4 Vierkante millimeter |
Dimbaar faseafsnijding | Ja |
Dimbaar faseaansnijding | Ja |
Min. diepte van de inbouwdoos | 38 Millimeter (mm) |
App besturing via Bluetooth | Nee |
1712DE |
