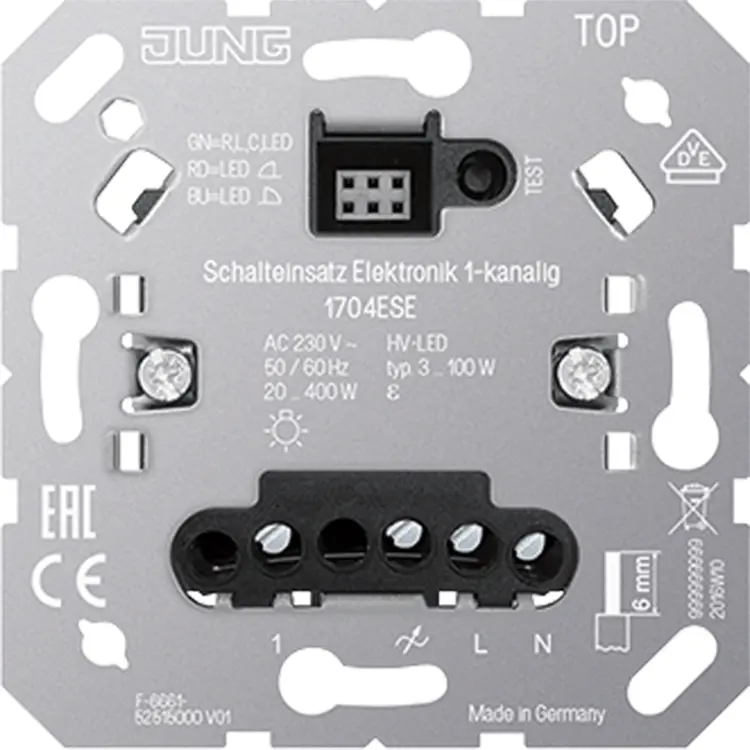

JUNG elektronische schakelaar (1704 ESE)

Elektronische schakeleenheid 1-kanaals voor elektronisch schakelen van gloeilampen, HV-halogeenlampen, elektronische of inductieve trafo's met halogeen- of LED-lampen, schakel- of dimbare HV-LED- of compacte TL-lampen. Met neventoestelingang. Meer informatie »
Verwachte levertijd: Voor 18u besteld, morgen in huis*
Huidige voorraad: 9 stuk(s)
Artikelnummer: 1704 ESE
EAN: 4011377166899
86,76

Productomschrijving

Nominale spanning: AC 230 V
Netfrequentie: 50/60 Hz
Stand-by-vermogen: ca. 0,25 W
Vermogensverlies: ca. 4 W
Omgevingstemperatuur: ?5 ... +45 °C
Belasting bij 25 °C
Gloeilampen: 20 ... 400 W
HV-halogeenlampen: 20 ... 400 W
Elektronische trafo’s: 20 ... 400 W
Elektronische trafo’s met LV-led: 20 ... 100 W
Inductieve trafo’s: 20 ... 400 VA
Inductieve trafo’s met LV-led: 20 ... 100 VA
HV-ledlampen: typ. 3 ... 100 W
Spaarlampen: typ. 3 ... 100 W
Bij gebruik met nulleider of bij gebruiker
zonder nulleider in de bedieningsmodus led
faseafsnijding: aansluitvermogen voor HVledlampen typ. 3 ... 200 W, elektronische
trafo’s met NVLED typ. 20 ... 200 W.
Ohms-capacitief: 20 ... 400 W
Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 400 VA
Ohms en HV-led: typ. 3 ... 100 W
Ohms en spaarlampen: typ. 3 ... 100 W
Bediening zonder nulleider in de
bedienmodus R,L,C,LED: Ohms-inductieve
menglast: maximaal 50 % aandeel ohmse
last. Anders is verkeerd inmeten mogelijk.
Bediening zonder nulleider: minimale last 50
W. Geldt niet voor laste met HV-led- en
spaarlampen.
Aansluiting: schroefklemmen
massief: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm²2 x 0,5 ... 1,5 mm²
Aantal toegestane neventoestellen
Neventoestel 2-draads: 1720 NE onbegrensd
Neventoestel 3-draads 1723 NE: 5
Impulsdrukker: onbegrensd
Totale lengte kabel nevenaansluiting: max. 100 m
Totale lengte lastkabel: max. 100 m
Type: 1704ESE

Documentatie

- Jung 1704ESE schakeleenheid handleiding

Technische specificaties

SpecificatieWaarde
Nom. spanning230 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
ModelTronic
Nom. (meet)stroom16 Ampère (A)
Type belastingOverig
BevestigingswijzeKlauw-/schroefbevestiging
Ingang voor nevenunitJa
Geschikt voor toepassing met bewegingsmelderJa
Geschikt voor toepassing met RF-drukkerJa
Geschikt voor toepassing met IR-drukkerNee
Geschikt voor toepassing met aanwezigheidsmelderJa
Geschikt voor toepassing met drukkerJa
Geschikt voor toepassing met tijdschakelaar/timerJa
Schakelvermogen3 - 400 Watt
Min. diepte van de inbouwdoos32 Millimeter (mm)
1704ESE
