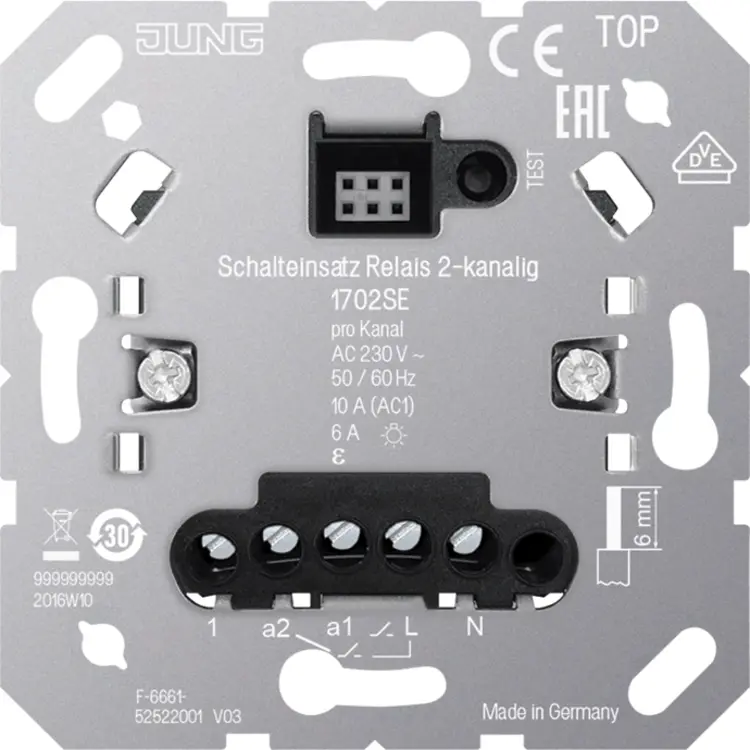

JUNG relaisschakelaar 2-kanaals (1702 SE)

Relaiseenheid 2-kanaals voor het schakelen van twee onafhankelijke uitgangen, geschikt voor verlichting, motoren, vloerverwarming en ventielaandrijvingen i.c.m. een kamerthermostaat. Met neventoestelingang. Nuldraad vereist. Meer informatie »
Verwachte levertijd: 1-2 weken
Huidige voorraad: 0 stuk(s)
Artikelnummer: 1702 SE
EAN: 4011377166882
144,95

Productomschrijving

Relaiseenheid 2-kanaals (serie) voor het schakelen van twee onafhankelijke uitgangen. Geschikt voor verlichting en motoren, of voor het aansturen van elektrische vloerverwarming en elektrothermische ventielaandrijvingen in combinatie met een kamerthermostaat. Voorzien van een neventoestelingang. LET OP: nuldraad vereist. Tijdfunctie voor uitgang A2 instelbaar. Afdekken met knop/bedieningselement en afdekraam.

Afhankelijk van de toepassing kan het worden gebruikt met een van de volgende knoppen.bedieningselementen:

  • JUNG HOME: BT 17101, BT 17102, BT 17181, BT 17182, BT 1791, BT 17361
  • eNet: FM 1700, FM 1701
  • LB Management: enkelvoudige tastknop 1700, dubbele tastknop 1702,  timer display 1750 D, bewegingsmelders 17180 en 17280
  • KNX RF: 10911 ST RF, 10921 ST RF

Schakelstroom per kanaal bij 25 °C:

  • ohmse belasting: 10 A (AC1)
  • motoren: 3 A

Aansluitvermogen per kanaal bij 25 °C:

  • gloeilampen: 1500 W
  • HV-halogeenlampen: 1500 W
  • elektronische trafo’s: 1000 W
  • inductieve trafo’s: 625 VA
  • HV-ledlampen: 400 W
  • spaarlampen: 500 W
  • fluorescentielampen, niet gecompenseerd: 750 VA
  • capacitieve last: 580 VA (70 µF)

Aantal toegestane neventoestellen:
- neventoestel 2-draads: 1720 NE: onbegrensd
- neventoestel 3-draads 1723 NE: (10 stuks max)
- impulsdrukker: 531 EU: onbegrensd

Technische specificaties

SpecificatieWaarde
Nom. spanning230 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
ModelRelais
Nom. (meet)stroom16 Ampère (A)
Type belastingUniverseel
BevestigingswijzeKlauw-/schroefbevestiging
Ingang voor nevenunitJa
Geschikt voor toepassing met bewegingsmelderJa
Geschikt voor toepassing met RF-drukkerJa
Geschikt voor toepassing met IR-drukkerNee
Geschikt voor toepassing met aanwezigheidsmelderJa
Geschikt voor toepassing met drukkerJa
Geschikt voor toepassing met tijdschakelaar/timerJa
Schakelvermogen1500 Watt
1702SE
